センサーマグネットキャッチ

概要

このページでは、「センサーマグネットキャッチ」についてご説明しています。

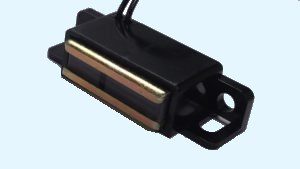

センサーマグネットキャッチとは、扉をマグネットの吸着力で保持するマグネットキャッチに、
リードスイッチが内蔵しており、扉の開閉状態を無電圧のON/OFF接点で確認できる製品です。

型式 KD-NO-1 KD-NC-3 KD-NO-3
動作タイプ※1 B(ON) A(OFF) B(ON)
吸着力※2 9.8N以上(1kgf以上) 29.4N以上(3Kgf以上)
最大開閉電力   10W
最大開閉電圧   DC100V
最大開閉電流   DC0.5A
最大接点接触抵抗   0.15Ω※3
使用温度範囲   0~60℃
保存温度範囲   -25℃~+80℃
リード線線種   UL3385 AWG#26 黒色
リード線引張強度   1kgf以上
耐久性   電気・機械的 10万回以上
カタログ・図面 カタログPDF.
図面dxf.zipファイル

※1 吸着板吸着時にAタイプはスイッチOFF、BタイプはスイッチONになります。
※2 29×16×1.6mm材質SPCCの吸着板の重りにて測定。
※3 リード線導体抵抗は、除く。

*吸着板は付属しておりませんので、お客様がご用意下さい。寸法はカタログ又はcadデータでご確認下さい。
